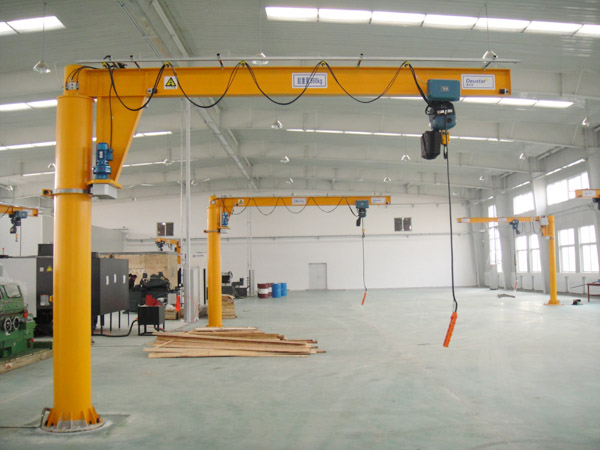

悬臂吊 配件高度限位器装置将行程开关与凸凹式拉条结构相组合，结构简单，动作灵敏，行之有效地抑制了重大人身伤亡事故的发生，确保了建筑施工现场的安全生产。经过几年的使用，效果显著。

结构形式及安装：将行程开关用螺栓固定在薄钢板制成的半封闭状防护盒内。防护盒底部焊有两个滑道座，凸凹式拉条可沿滑道座内滑道左右移动。在凸凹式拉条的一端钻有一个小孔，用来固定细钢丝绳或尼龙绳。悬臂吊 细钢丝绳威尼龙绳用于设定限位高度。

悬臂吊 起升高度限位器可安装在卷扬机旁，也可安装在配电柜内。安装时，将细钢丝绳或尼龙绳穿人凸凹式拉条一端的小孔内固定牢固，另一端固定在吊笼顶部。行程开关引线接至配电柜的交流接触器上。

工作原理：当施工升降机吊笼向上运行时，行程开关上的小滚轮处于凸凹式拉条的凹点——通电位置。当悬臂吊 升降机出现机械故障或操作者误操作时，吊笼一直上升至极限高度，即起升高度限位器设定高度处，由于吊笼横梁牵动细钢丝绳及凸凹式拉条，同时，行程开关上的小滚轮因受外力作用上移至凸凹式拉条的凸处，小滚轮从口点通电位置移动到凸点，使行程开关断电，切断上行电源，卷扬机电动机停止运转，使吊笼停止运行。手动起升高度限位器的凸凹式拉条，使行程开关上的小滚轮从凸点复位至凹点通电位置，即可使吊笼启动。
