智能悬臂吊的施工安装步骤 [宝威]

返回列表 来源: 发布日期: 2020.09.28

智能悬臂吊施工设备过程,施工准备作业,工程设备首要技能要求,设备质量:技能担任人互检施工自检,质量保证中的要点注意事项,智能悬臂吊的试作业包含空载试作业、静负荷试验和动负荷作业。

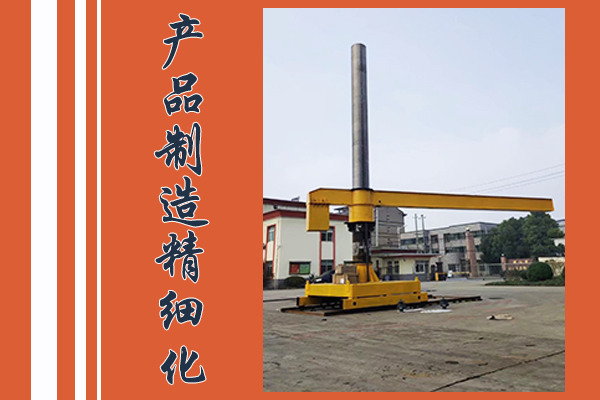

智能悬臂吊

施工准备作业

1、查询施工现场的实际情况,制定资料、机具及其它设备用资源计划,联络资料和购件的储运、堆积和运用,制定施工计划。

2、合理组织施工人员,并组织员工进行技能与安全交底,了解技能规程和安全规程,为各个工种和谐结合,力求安全、接连、均衡施工。

3、在了解规程的一起,结合施工中的具体问题、提出安全要点,将同一项目中的有关规则结合起来,彼此弥补,构成完好的概念,以便正确的辅导施工,为作业顺利进行打下坚实的根底。

4、保证施工质量与施工安全,施工采纳项目管理法进行。建立工程项目部,项目部由项目担任人、施工担任人、技能人员、安全员、施工人员等组成。

智能悬臂吊安装步骤

一、立柱的安装

将立柱套入底板的内圈中,在底板的两侧将底板与立柱焊接固定,再将若干筋板焊接于底板和立柱上,完成智能悬臂吊底板安装。

二、端板和腰圈轨道的安装

首先将智能悬臂吊旋转轴与端板调整好位置后焊接固定,保证旋转轴的垂直度。然后将端板放入立柱中,按图纸尺寸,与立柱焊接固定。将腰圈轨道套入立柱,按照图纸尺寸调整相应位置后,与立柱焊接固定,完成安装。

三、回转套筒的安装

将轴承座与回转筒通过连接板按照图纸尺寸焊接固定,压入调心滚子轴承,再用轴承压板封住回转套筒左侧。回转筒右侧焊接封板连接板,通过螺栓连接封板,现场安装时将封板拆下,在回转套筒内部安装集电装置等。智能悬臂吊回转套筒内部零件安装完成后,将封板装好,完成安装。

四、支架的安装

首先将轴焊接于电机安装板上,安装主轮和副轮,再根据图纸尺寸焊接固定方管、梯形板、钢板。根据图纸尺寸,将支架焊接在悬臂上,完成安装。

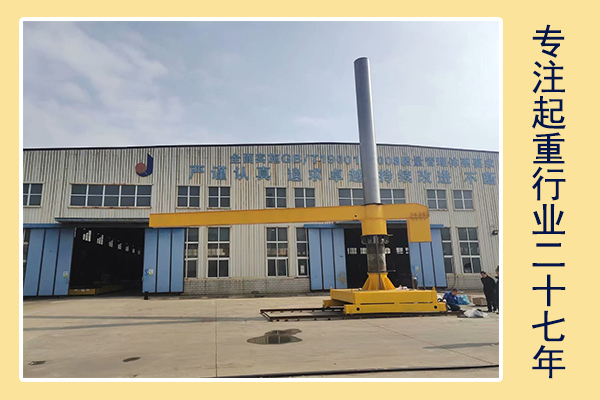

智能悬臂吊

五、智能悬臂吊整机的现场安装

现场安装时,将立柱上的圆螺母取下,通过旋转轴和腰圈轨道把悬臂固定在立柱上,再将圆螺母从回转装置内部安装到旋转轴上,再依次安装集电环和锁紧聚氨酯螺母。圆电缆从立柱内部穿过,通过旋转轴的中心孔传出,接电进入集电环回转装置内部安装有集电环支架和碳刷,碳刷末端接电缆,从回转装置中间引出接入电控柜,通过电控柜内的接触器开关,将电缆接入回转装置运行电机和起升电动萌芦。完成安装。
