桥式起重机各种结构形式特点

返回列表 来源: 发布日期: 2020.08.07

桥式起重机是市场是使用的多的一类起重机,桥式起重机的主梁形式主要有正轨箱型形式、偏轨箱形形式、偏轨空腹箱型形式、单主梁偏挂箱型形式等。

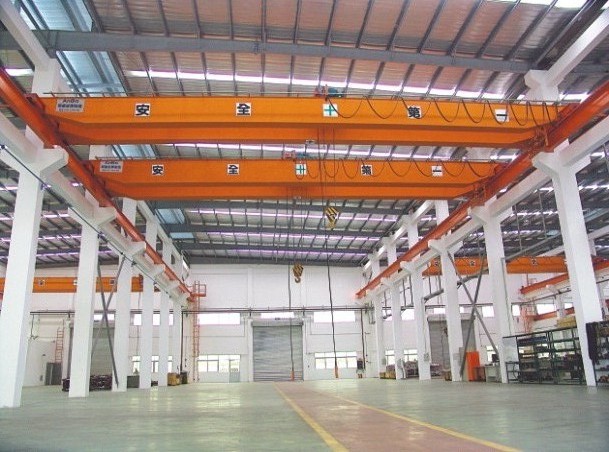

桥式起重机
  正轨箱型梁结构的小车轨道通过轨道焊接压板固定在主梁的中间,这种主梁除了要在主梁内部焊接大隔板,还要焊接较为密集的小隔板,以防主梁上盖板发生局部失稳。所以这种形式的主梁缺点是上部焊缝较多,制造过程中,主梁的焊接变形量较大,优点是工艺性好,主梁、端梁等部件可采用自动焊接,生产效率高。

  偏轨箱型梁结构的小车轨道是安装在主梁的主腹板正上方的,小车轮压直接作用在主腹板上。偏轨箱型梁的高宽比很接近,主梁的刚度比正轨箱型梁要大,主梁内部也省去了小隔板,在制造过程中的焊接变形量也较小。由于主梁较宽,所以偏轨形式的主梁可不另外焊接走台,直接利用主梁的上平面,安装护栏之后即可当维修走台使用。偏轨空腹箱型结构与偏轨箱型梁结构基本相似,主要是在副腹板上开很多带镶边的孔洞,可减轻桥架自身的重量,同时也利于主梁散热。这种结构形式可将起重机的电气控制系统布置在主梁的内部,多用于冶金类起重机。

  还有一种是采用单主梁形式,小车轨道布置在主梁一侧腹板上,另一侧焊接反滚轮行走轨道,当起重量较大时,还应焊接水平反滚轮轨道。这种主梁的制造形式和偏轨箱型梁较为相似,但水平反滚轮的后期检修和更换不是很方便,所以这种结构形式除特殊环境要求,一般不采用。
